Technická špecifikácia pre cyklickú ponornú skúšobnú komoru soľného roztoku
I. Technické parametre skúšobnej komory cyklického ponorenia do soľného roztoku:
Napájanie: AC 380V, 50Hz, 5kW
Rozmery sušiacej komory: 650 mm × 650 mm × 600 mm (H × Š × V)
Rozmery ponornej komory: 650 mm × 650 mm × 400 mm (D × Š × V)
Navrhnutý rozsah prevádzkových teplôt pre sušiacu komoru:
Okolitá teplota 8°C až 80°C ±2°C
Vlhkosť: ≤ 50 % (len monitorovaný displej, nekontrolovaný)
Rozsah nastavenia času: 0–999 minút
Vykurovací výkon: 2 kW
Rozsah teplôt soľnej ponornej komory:
20 °C až 50 °C ± 2 °C
Rozsah nastavenia času: 0–999 minút
Vykurovací výkon: 1,5 kW
| 1. Chladiaci odvlhčovací systém | Kompresor | Hermeticky uzavretý kompresor francúzsky Taikang, | |
| Spôsob chladenia | Vzduchom chladené | ||
| Expanzný ventil | Tepelné expanzné ventily Danfoss sú špeciálne navrhnuté pre chladiace aplikácie, | ||
| Solenoidový ventil | „Dovezené talianske solenoidové ventily Castelli sa primárne používajú na reguláciu odmrazovania a riadenie smeru toku chladiva v chladiacich systémoch“ | ||
| Kondenzátor | „Vzduchom chladené kondenzátory využívajú ventilátory s vysokým krútiacim momentom a nízkymi otáčkami, čo vedie k nízkej hladine hluku. Vzduchom chladené kondenzátory typu V ponúkajú ďalšie výhody vrátane značnej chladiacej kapacity, kompaktných rozmerov a esteticky príjemného dizajnu. | ||
| Výparník | Zhejiang Weisheng | ||
| Sušiaci filter | Charakteristiky filtra sušiča Danfoss: 80 % molekulové sito 3A a 20 % aktivovaný oxid hlinitý. Maximálny prevádzkový tlak do 42 barov.“ | ||
| Princíp chladenia | Princíp chladiaceho systému | Chladiaci cyklus využíva reverzný Carnotov cyklus, ktorý zahŕňa dva izotermické procesy a dva adiabatické procesy, a to nasledovne: chladivo podlieha adiabatickej kompresii v kompresore na vyšší tlak, čo spotrebúva prácu a zvyšuje výstupnú teplotu. Následne chladivo prechádza izotermickou výmenou tepla s okolitým médiom cez kondenzátor, pričom teplo odovzdáva do okolia. Chladivo potom prechádza adiabatickou expanziou cez škrtiaci ventil, pričom vykonáva prácu a znižuje svoju teplotu. Nakoniec chladivo izotermicky absorbuje teplo z objektu s vyššou teplotou cez výparník, čím sa zníži teplota ochladzovaného objektu. Tento cyklus sa neustále opakuje, aby sa dosiahol chladiaci efekt. | |
| Konštrukcia chladiacich systémov zahŕňa technológiu regulácie energie, efektívny prístup, ktorý zabezpečuje normálnu prevádzku chladiacich jednotiek a súčasne umožňuje efektívne nastavenie spotreby energie a chladiaceho výkonu. To má za následok zníženie prevádzkových nákladov chladiaceho systému na ekonomickejšiu úroveň. | |||
| V oblasti chladiacej techniky sa môžeme pochváliť skúsenými inžiniermi s rokmi overenými odbornými znalosťami, racionálnymi konfiguráciami a bezchybnou priemyselnou výrobou. Jadro chladenia spočíva v konfigurácii a výrobných procesoch. Pevne veríme, že čínska technológia bude neustále napredovať, ponúka nemecké produkty strednej triedy, ktoré prinášajú väčšie pohodlie na domáci trh. | |||
| 2. Riadiaci systém | |||||
| 2.1 Prehľad prístroja | Skutočný farebný dotykový displej Režim ovládania: Programovateľná/pevná hodnota Možnosť naprogramovania 30 sád programov, pričom každá sada podporuje až 30 segmentov; USB komunikačné rozhranie pre pripojenie k počítaču (voliteľné) Jazyk zobrazenia: Prepínateľné medzi čínštinou a angličtinou | ||||
| 2.2 Metóda výpadku prúdu s pevnou hodnotou | Prevádzkový režim: Zvoľte programovú prevádzku alebo prevádzku s konštantnou hodnotou Režim výpadku napájania: Stop: Zastavenie programu/konštantnej hodnoty; Studený štart: Spustí prevádzku od prvého segmentu; Hot Start: Obnoví prevádzku počas trvania segmentu pred výpadkom napájania Zámok: Konfigurácia uzamknutia alebo odomknutia vstupu klávesnice Podsvietenie: Nastavte čas automatického vypnutia podsvietenia podsvietenia | ||||
| 2.3 Obrazovka krivky | Zobrazenie prevádzkových kriviek teploty a vlhkosti Kliknutím zväčšíte alebo zmenšíte graf | ||||
| 3. Systém alarmu porúch (voliteľné) | |||||
| Bezpečnostná ochrana zariadenia | Nadmerná teplota v štúdiu; skrat ohrievača, ochrana proti preťaženiu, Kompresor over-pressure; overload; overcurrent, overheat protection Ochrana proti zvodu uzemnenia systému Sekvencia fáz hlavného napájania a ochrana pred stratou fázy Ochrana proti zvodu uzemnenia systému Ochrana proti prehriatiu ventilátora Ukážka nadmernej teploty | ||||
| 4. Stručný úvod do vybraných elektrických komponentov | |||||
| Malé relé | Použité malé relé Shanghai Chint | ||||
| AC stykače | Použité AC stýkače značky Chint | ||||
| Polovodičové zariadenia | Použité polovodičové relé Shanghai Renmin Electric | ||||
| Časové oneskorenie relé | Po odpojení napájania relé spustí oneskorenie. Po dosiahnutí prednastavenej doby relé aktivuje jednu sadu oneskorených kontaktov | ||||
| Ističe | Použité ističe Shanghai Renmin Electric | ||||
| Snímače teploty | Použité senzory Taiwan Yifan PT100 | ||||
II. Funkčný popis a prevádzkový pracovný postup

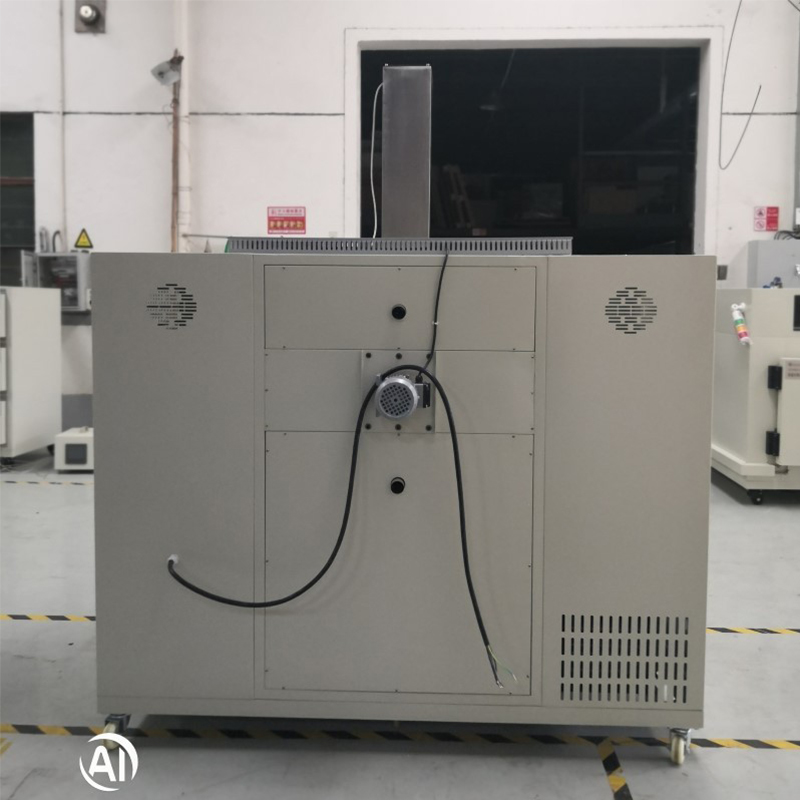

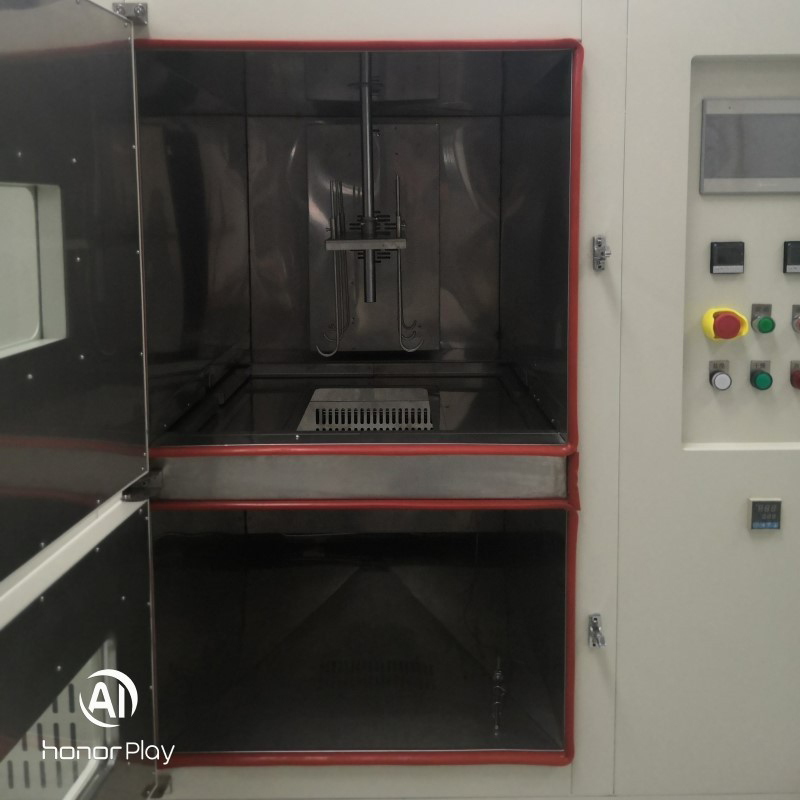

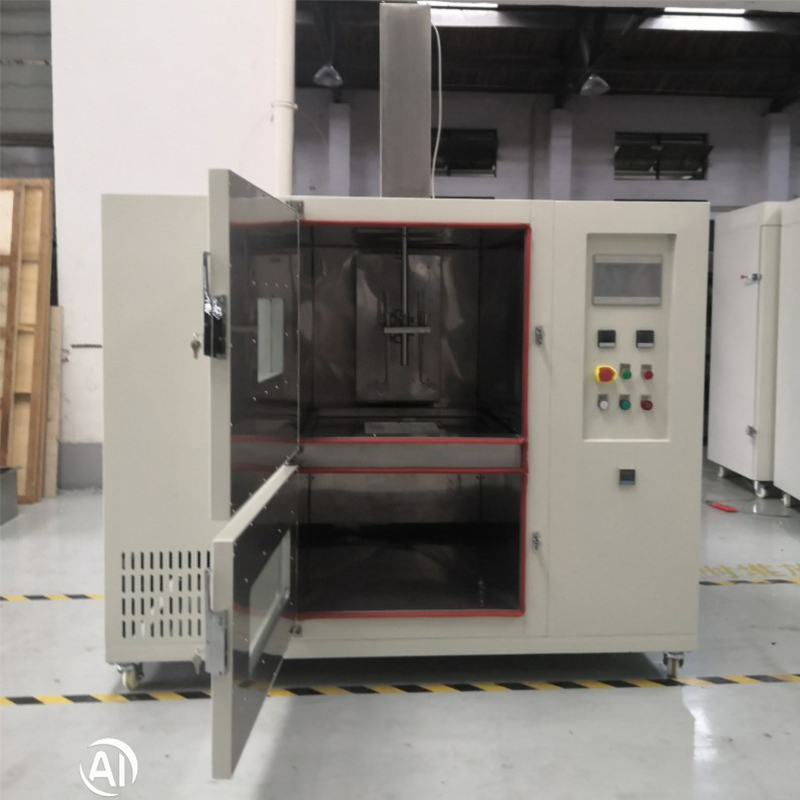

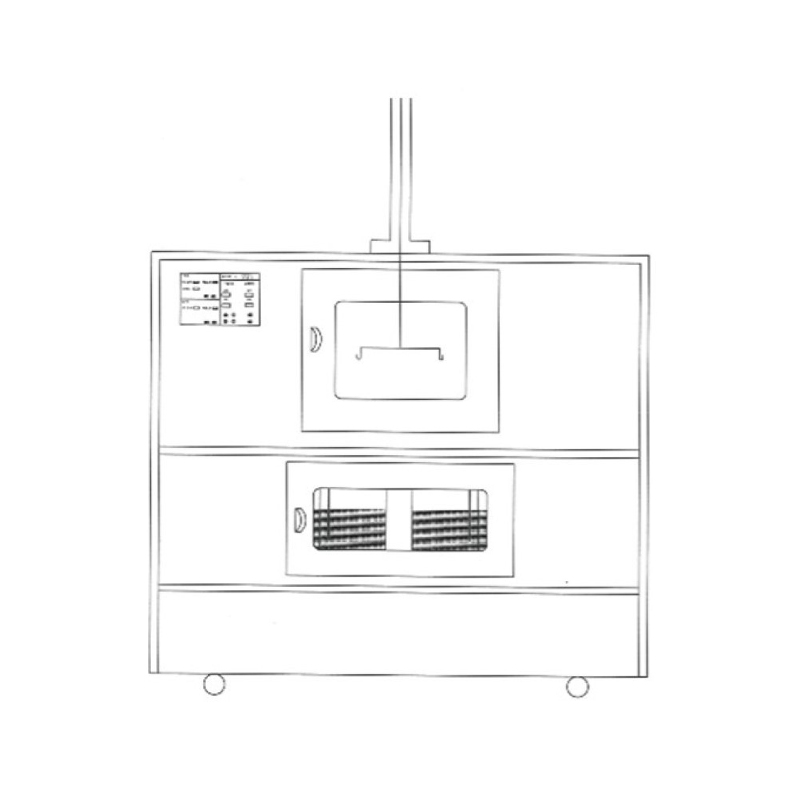

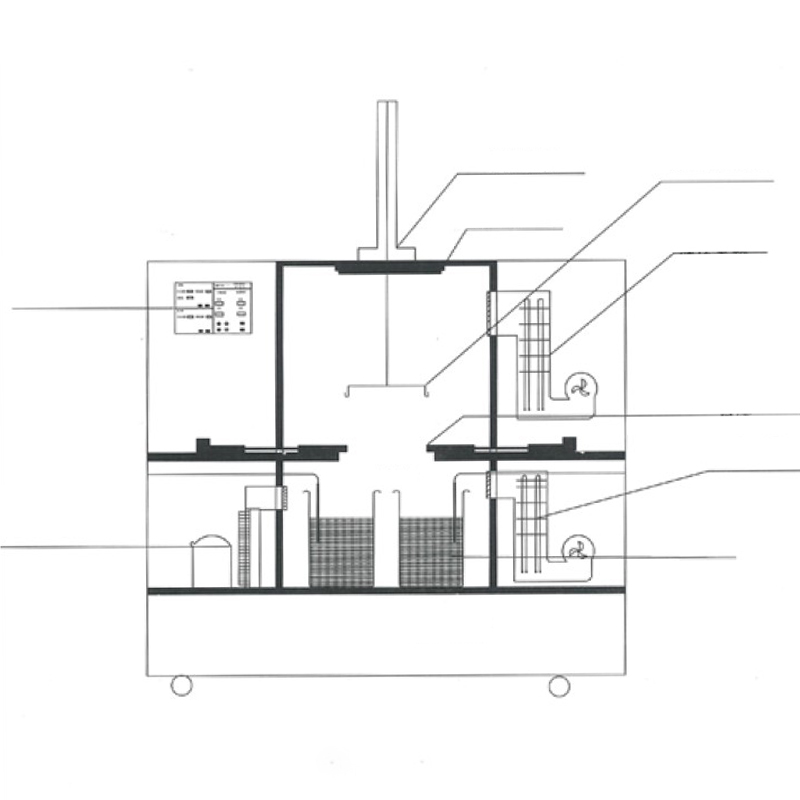

2.1. Táto skúšobná komora ponorená do soľného roztoku je navrhnutá s hornou sušiacou komorou a spodnou nádržou na soľný roztok. Dvere deliacej steny sa automaticky otvárajú, aby sa udržali v suchu a splnili sa požiadavky testu ponorenia, čím sa zabezpečí nezávislé ovládanie teploty a vlhkosti v oboch komorách. Vnútorná komora je vyrobená z hrúbky 1,2 mm, aby sa zvýšila odolnosť pracovnej komory proti korózii. Vonkajší plášť je vyrobený z 1,5 mm hrubého plechu z uhlíkovej ocele s povrchovou úpravou striekaním. Ultra jemná izolácia z keramickej vaty vypĺňa dutinu medzi vnútornou komorou a vonkajším plášťom na udržanie tepla. Dvere sušiacej komory aj dvierka soľnej ponornej komory sú navrhnuté ako ľavé pánty pre pohodlné vyberanie a vkladanie vzoriek. Rámy dverí obsahujú tesnenia odolné voči vysokým / nízkym teplotám a sú vybavené veľkoplošnými temperovanými okienkami s dvojitým zasklením pre pozorovanie v reálnom čase. Rukoväte z nehrdzavejúcej ocele zvyšujú odolnosť proti korózii. Nádoby na soľný ponorný roztok sú vyrobené z nehrdzavejúcej ocele 316L s vnútorným/vonkajším povlakom PTFE.

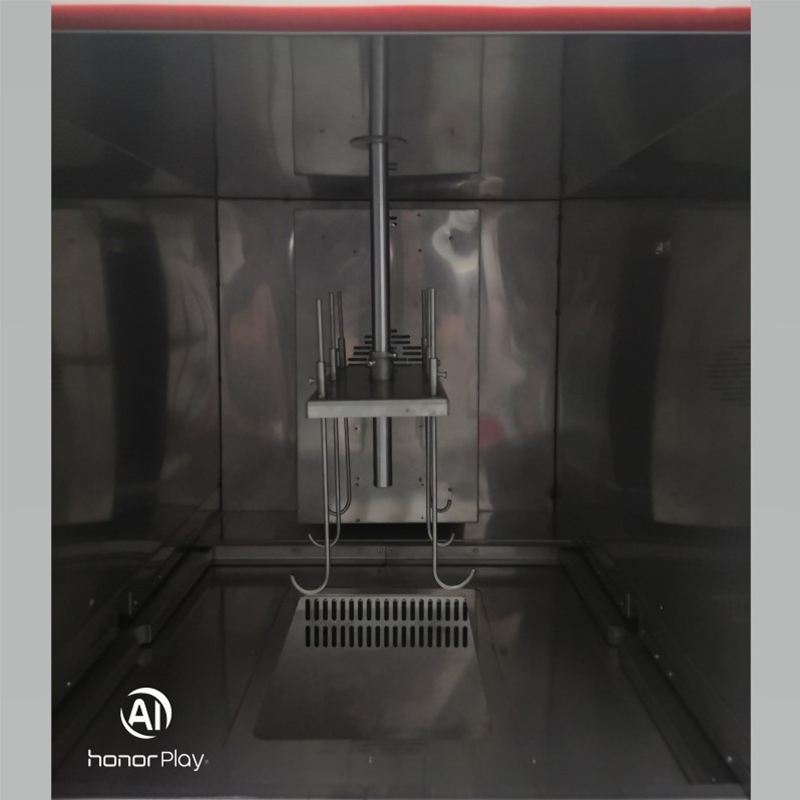

2.2. Na striedavé testovanie vzoriek medzi hornou a dolnou komorou elektrická tlačná tyč namontovaná na vrchu sušiacej pece zdvíha a spúšťa vzorky. Stojan na vzorky vyrobený z nehrdzavejúcej ocele 316L pojme šesť vzoriek. Elektricky ovládané prepážkové dvierka medzi sušiarňou a komorou na ponorenie soli sa automaticky otvárajú a zatvárajú podľa experimentálnej sekvencie s ďalšími tlačidlami na ručné ovládanie pre dočasnú prevádzku.
2.3 Vnútorné obloženie sušiacej komory je vyrobené z nehrdzavejúcej ocele 316L. Vonkajší plášť využíva platňu z uhlíkovej ocele s povrchovou úpravou striekanou. Dvere sa otvárajú doľava, vybavené tesniacimi lištami odolnými voči vysokým/nízkym teplotám. Veľký priezor z tvrdeného skla uľahčuje pozorovanie. Vykurovací systém obsahuje vnútorné nerezové vykurovacie rúrky. Konštrukcia vzduchového potrubia má pravostranný odvod vzduchu, pričom vzduch sa vracia cez ľavú stranu. Dovezený motor ventilátora odolný voči vysokej teplote zaisťuje nútenú konvekciu s vertikálnou difúznou cirkuláciou, eliminuje mŕtve zóny a dosahuje rovnomerné rozloženie teploty v celej komore. Vysoko presný platinový odporový teplomer triedy A PT100 poskytuje citlivé snímanie teploty pre vynikajúcu presnosť ovládania. Integrované je monitorovanie vlhkosti v reálnom čase (keďže sušenie horúcim vzduchom eliminuje potrebu samostatného odvlhčovacieho zariadenia, vlhkosť v komore zostáva ≤50 %).
2.4. Vnútorná komora komory soľného spreja je vyrobená z nehrdzavejúcej ocele 316L. Vonkajší plášť využíva dosky z uhlíkovej ocele s povrchovou úpravou striekanou. Nádrž na soľný roztok je vyrobená z nehrdzavejúcej ocele 316L, s vnútorným aj vonkajším povrchom potiahnutým PTFE alebo vyrobeným z PTFE materiálu, aby bola zaistená odolnosť proti korózii. Snímače teploty využívajú vysoko presné platinové odporové snímače triedy A na priame meranie teploty soľného roztoku. Tieto senzory sú úplne zapuzdrené v PTFE, aby sa zabránilo reakcii so soľným roztokom. Vzhľadom na požiadavku na prevádzkovú teplotu 20 °C až 50 °C obsahuje komora na ponorenie soli duálne systémy: chladiaci cyklus a ohrievací cyklus. Ohrievací cyklus využíva rovnakú metódu ako v sušiarňach.
2.5. Riadenie zariadenia využíva rozhranie človek-stroj s programovaním PLC, čo umožňuje cyklickú prevádzku podľa experimentálnych požiadaviek. Presnosť regulácie teploty v sušiacej komore a komore na ponorenie soli sa udržiava na ±1 °C. V sušiacej komore je nainštalovaný monitor vlhkosti pre zobrazenie prevádzkovej vlhkosti v reálnom čase (hoci vlhkosť nie je kontrolovaná). Sušiaca komora aj komora na ponorenie soli sa dajú spustiť alebo zastaviť nezávisle. Všetky vonkajšie rozvody sú vybavené izolačnými manžetami odolnými voči vysokej teplote, aby sa zabránilo starnutiu.
2.6. V súlade s požiadavkami testu sa vzorky periodicky sušia v sušiarni a ponoria sa do soľnej ponornej komory. Pred každým cyklom sa individuálne nastavia prevádzkové teploty sušiacej pece a komory na ponorenie soli a aktivujú sa ich príslušné systémy regulácie teploty. Keď komory dosiahnu požadovanú pracovnú teplotu, nakonfiguruje sa trvanie sušenia (napr. 50 minút) a trvanie ponorenia (napr. 20 minút), po ktorých nasleduje dnu a aktivujú sa príslušné systémy riadenia teploty. Keď komory dosiahnu požadovanú prevádzkovú teplotu, nastavte dobu sušenia (napr. 50 minút) a dobu ponorenia (napr. 20 minút) spolu s počtom cyklov. Stlačte tlačidlo štart (za normálnych podmienok je stojan na vzorky umiestnený v sušiacej komore). Skúšobné vzorky sa potom podrobia periodickým cyklom sušenia a ponorenia podľa naprogramovaného plánu. Po skončení doby sušenia (napr. 50 minút) sa otvoria deliace dvierka medzi sušiacou a ponornou komorou. Elektrická tlačná tyč umiestnená na vrchu komory potom spustí skúšobnú vzorku do ponornej komory. Súčasne kryt v hornej časti tlačnej tyče utesňuje priechod pre vzorku a izoluje hornú a dolnú komoru. Keď doba ponorenia (napr. 20 minút) skončí, elektrická tlačná tyč zdvihne vzorku späť do sušiacej komory. Dvere medziľahlej prepážky sa potom automaticky zatvoria, čím sa obe komory opäť izolujú. Táto sekvencia tvorí jeden cyklus, ktorý sa opakuje podľa vopred nastaveného počtu cyklov, kým sa test neskončí. Okrem toho čas úplného ponorenia alebo vytiahnutia každej vzorky nesmie presiahnuť 2 minúty. Okrem toho, aby sa vyhovelo špeciálnym požiadavkám, je tento prístroj vybavený samostatnými tlačidlami otvárania a zatvárania pre medziľahlé dvierka. Držiak na preparát je tiež vybavený tlačidlom na okamžité zdvihnutie, ktoré umožňuje zdvíhanie alebo spúšťanie preparátu podľa potreby pre prevádzkové potreby.
