I. Účel zariadenia a štandardy zhody
Zariadenie spĺňa požiadavky	Vyhovuje norme GB/T 30435-2013 pre elektrické teplovzdušné sušiace pece, výrobnej bezpečnostnej norme GB 5959.4-92 a norme GB/T 20033-2011 pre teplovzdušné cirkulačné pece.
2. Aplikácia produktu	Vhodné na vedenie tepelnej odolnosti, odolnosti proti vlhkosti, odolnosti proti suchu, testovanie adaptability pri vysokej a nízkej teplote, udržiavanie pri nízkej teplote pri konštantnej teplote a skladovanie elektronických a elektrických výrobkov, povrchových úprav, nástrojov a meradiel, plastov, metalurgie a podobných aplikácií. Zvlášť vhodné na testovanie adaptácie na vysokú a nízku teplotu produktov vrátane optických vlákien, kryštálov, presných induktorov, komponentov s povrchovou úpravou, PCB a LCD; slúži tiež ako prístroj na testovanie spoľahlivosti pre techniku kontroly kvality. Okrem toho použiteľné pre úrady dohľadu nad kvalitou, výskumné inštitúcie a inštitúcie vyššieho vzdelávania na hodnotenie výkonnosti a kvality produktov.
3. Prísne zakázané produkty	Nasledujúce položky sú prísne zakázané na testovanie: horľavé a výbušné látky, vysoko korozívne materiály a predmety emitujúce silné žiarenie.
II. Špecifikácie zariadenia

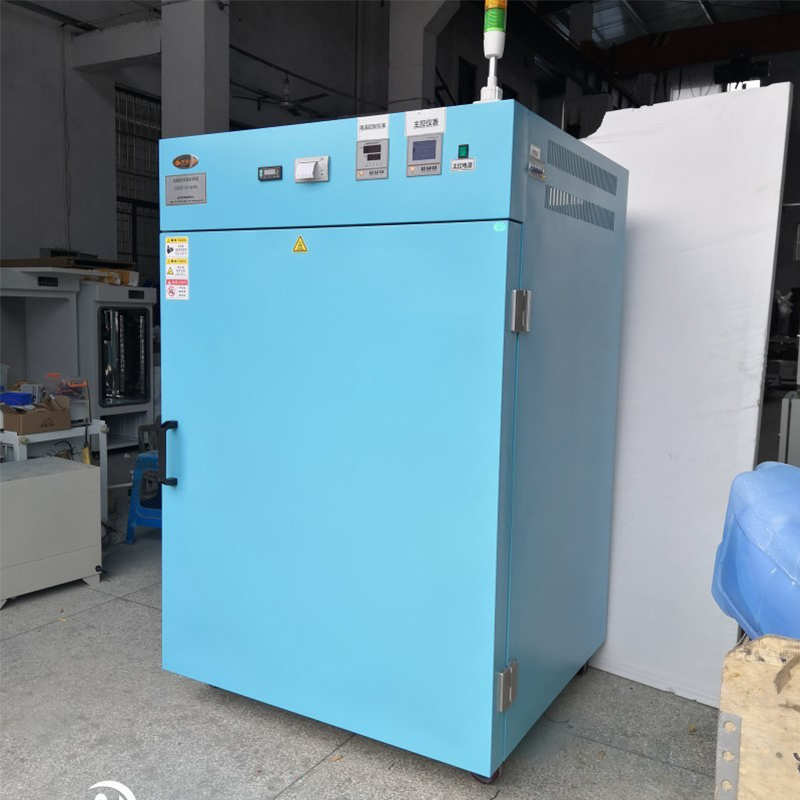

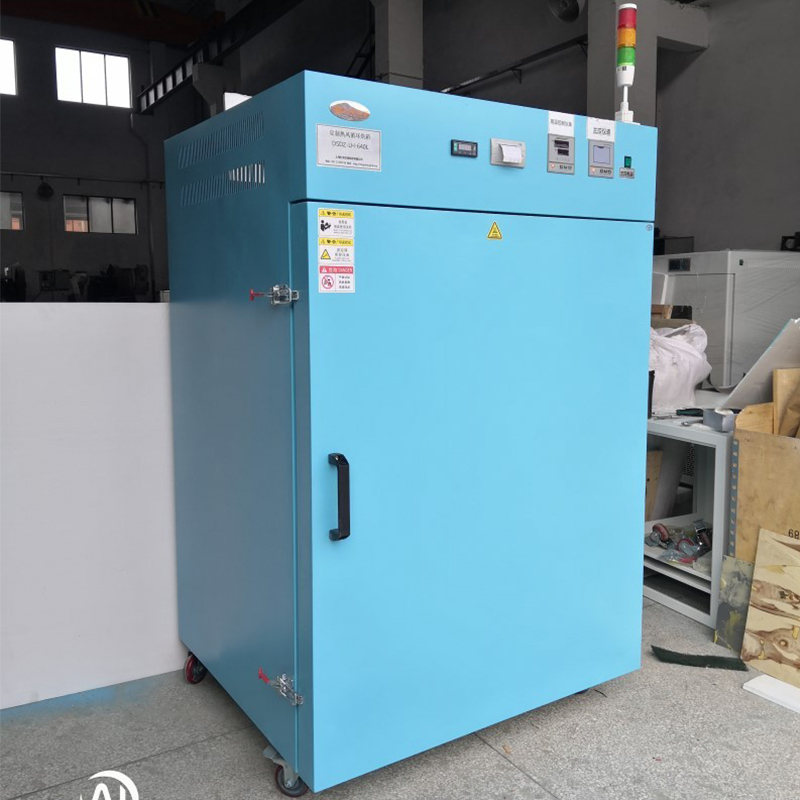

1. Názov zariadenia	Vysokoteplotná rúra s cirkuláciou horúceho vzduchu na mieru
1. Model zariadenia	DS-LH135
2. Kľúčové technické špecifikácie
Vlastná teplovzdušná cirkulačná rúra
2.1 Rozmery vnútornej komory	800 × 800 × 1000 mm (šírka × hĺbka × výška)
2.2 Vonkajšie rozmery	1000 × 1050 × 1690 mm
2.3 Teplotný rozsah	RT 50 až 600 °C
2.4 Dlhodobá prevádzková teplota	<550
2.5 Kolísanie teploty	±1 °C
2.6 Rovnomernosť teploty	±2,5 % čítania
2.7 Rýchlosť ohrevu	Teplota miestnosti do 550 °C <85 min
2.8 Teplotné rozlíšenie	1 °C
2.9 Rovnomernosť teploty	200 °C: ±2 °C, 300 °C: ±3 °C, 400 °C: ±5 °C, 500 °C: ±6 °C
2,9 Menovitý zdroj napájania (približne)	220V/50Hz
2.10 Celková spotreba energie	Približne 4 kW
2.11 Držiak vzorky	Tri nerezové perforované sieťové platne so skladanými okrajmi (dvojitá čepeľ).
3. Výkon konštrukcie zariadenia
3.1 Konštrukčné materiály krytu	Štruktúra	Interiér je vybavený uhlovým oceľovým rámom pre konštrukčné vystuženie. Vrstvy od vonkajšej po vnútornú sú: plášť skrine – izolačná minerálna vlna – rám – vzduchové potrubie – vnútorná komora – stojan na vzorky. Riadiaci systém je umiestnený v externej riadiacej skrini namontovanej na pravej strane jednotky. Motor ventilátora je inštalovaný na vrchu zariadenia a poháňa obehový ventilátor cez klinový remeň.
	Materiál vonkajšieho obalu	Vonkajší plášť využíva oceľový plech valcovaný za studena s elektrostatickým práškovým nástrekom.
	Materiál vnútornej vložky	Vyrobené z prvotriednej nehrdzavejúcej ocele SUS321.
	Zámok dverí	Má dvojitý zámok dverí pre jednoduché použitie.
	Izolačná vrstva	5052 izolačná vlna spomaľujúca horenie z oxidu hlinitého.
	Podporné nohy	Nylonové nohy.
	Dvere	Jednodverová konfigurácia bez priezoru, vybavená západkovým mechanizmom pre ergonomické ovládanie. Tesnenie rámu dverí využíva špeciálne formulované tesnenia zo silikónovej gumy odolné voči vysokým/nízkym teplotám pre lepšiu integritu tesnenia.
3.2 Systém distribúcie a cirkulácie vzduchu	Ventilátor	Využitie značkových vysokoteplotných ventilátorov v kombinácii s vysokoteplotne odolnými cirkulačnými ventilátormi z hliníkovej zliatiny na dosiahnutie nútenej konvekčnej difúznej cirkulácie.
	Ventilátor drive	Trojuholníkový remeňový prevod.
	Obeh potrubia	Cirkulácia potrubia využíva horné nasávanie s ľavým a pravým dizajnom odvádzaného vzduchu. Inštalácia prepážok v potrubí zaisťuje, že tlak aj rýchlosť vzduchu zodpovedajú testovacím normám a zároveň umožňuje rýchlu stabilizáciu teploty pri otvorení a zatvorení dverí.
	Testovací port	žiadne.
3.3 Vykurovací systém	①	Vykurovací systém využíva metódu teplovzdušného cirkulačného vykurovania, ktorá zabezpečuje rovnomerné rozloženie teploty s presnou a spoľahlivou reguláciou teploty.
	②	Reguláciu teploty aj výstupný výkon vypočítava mikropočítač, ktorý automaticky upravuje vykurovací výkon podľa úrovne vnútorného zaťaženia. Tým sa dosahuje vysoká presnosť a energetická účinnosť, čo vedie k väčšej udržateľnosti životného prostredia a úsporám energie.
	③	Primárne komponenty systému: vykurovacie rúrky, polovodičové relé atď.
4 poruchový alarm (voliteľný)
Bezpečnostná ochrana zariadenia	Nezávislý obmedzovač teploty automaticky vypne ohrev pri prehriatí, sprevádzaný zvukovým a vizuálnym alarmom, ktorý upozorní obsluhu a účinne chráni vzorky.
5. Prehľad vybraných elektrických komponentov
Prístrojové vybavenie	LCD integrovaný horizontálny blokový prístroj zobrazuje viacero súborov údajov na jednej obrazovke so stabilným a presným prenosom signálu. Prístroj je vybavený prevádzkou PID logiky, ktorá ponúka možnosti automatického ladenia aj manuálneho nastavenia.
Polovodičové relé	Využíva vysokokvalitné polovodičové relé
Snímač teploty	Používa senzory PT100
6. Technická dokumentácia
Príručky	Návod na použitie zariadenia, záručný list, osvedčenie o zhode, elektrická schéma,
7. Voliteľné príslušenstvo
Ukladanie dát	USB úložisko, tabuľkové úložisko dát
Tlačiareň	Tlač na termopapier, nastaviteľný interval tlače
Plniaci otvor inertného plynu	Vnútorný rozvod v tvare U, otvor 16 mm (vonkajší priemer)
Prietokomer plynu	Ovládajte plynový kanál na reguláciu prietoku plynu
Prevádzková kontrolka	Trojfarebný indikátor (prevádzkový stav, poruchový stav, nadmerná teplota)
III. Požiadavky na inštaláciu prostredia
Požiadavky na inštaláciu zariadenia	Okolitá teplota a vlhkosť: 5°C až 30°C, relatívna vlhkosť: <85%
	Žiadne intenzívne vibrácie v okolí
	Žiadne priame slnečné svetlo ani iné priame zdroje tepla
	V okolí nie sú žiadne silné elektromagnetické polia
	Žiadne vysoké koncentrácie prachu alebo korozívnych látok v okolí
	Miestnosť musí byť dobre vetraná.
	Žiadne silné prúdy vzduchu v okolí; ak sa vyžaduje nútené prúdenie vzduchu, prúd vzduchu nesmie smerovať na jednotku.
	Zariadenie musí byť umiestnené na pevnom, rovnom povrchu a udržiavané vo vodorovnej polohe.
	Medzi zadnou časťou zariadenia a stenou musí byť dodržaná vzdialenosť aspoň 50 cm, pričom na oboch stranách musí byť aspoň 50 cm.
IV. Prevzatie a záruka
Parametre	Všetky vyššie uvedené údaje boli namerané počas prevádzky v podmienkach bez zaťaženia.
Prijatie	Prijatie inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
Záruka	Po prevzatí platí 12-mesačná záručná doba. Po tomto období sa za náhradné diely budú účtovať primerané poplatky.
V. Dodacia lehota výroby a spôsob dopravy
Dodacia lehota výroby	Dodanie do 45 pracovných dní odo dňa pripísania zálohovej platby na účet dodávateľa.
Spôsob dopravy	Cestná doprava; dodanie v prepravnom obale v súlade s normami QB/WD008-2001. Miesto doručenia: Zákazníkom určené miesto (okrem doručenia na poschodí). Vykládku vriec vykoná kupujúci.
