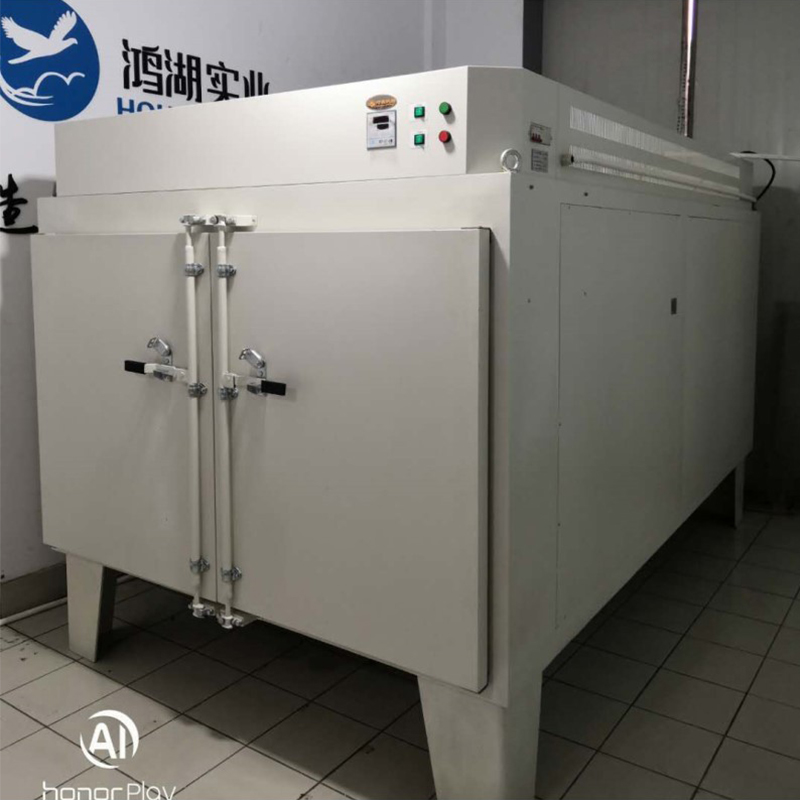

Prispôsobiteľná pec s fotochromatickým skleneným filmom

Návod na použitie rúry na pečenie so sklenenou fóliou meniacou farbu

I. Rozsah pôsobnosti

Toto zariadenie je vhodné na sušenie a vykonávanie rôznych testov prispôsobenia sa konštantnej teplote na rôznych produktoch alebo materiáloch, vrátane elektrických spotrebičov, nástrojov, meradiel, komponentov, elektroniky, elektrických zariadení, automobilových dielov, leteckých komponentov, komunikačných zariadení, plastov, strojov, chemikálií, potravín, chemických produktov a hardvérových nástrojov v podmienkach prostredia s konštantnou teplotou.

Kľúčové technické parametre

Teplotný rozsah: RT 20 až 120 °C

Trvalá prevádzková teplota: 90 ℃

Teplotná stabilita: ±1℃

Rovnomernosť teploty: ±5 ℃

Rozsah časovača: 1–999 minút

Police: 6 jednotiek (hliníkové voštinové panely, bezšvíková konštrukcia)

Výkon: 9000W

Napájanie: 380V/50Hz

III. Štrukturálne vlastnosti produktu

V skrini je použitý kvalitný oceľový plech valcovaný za studena s elektrostatickým práškovým nástrekom. Povlak je tvrdý, odolný a ponúka výnimočnú odolnosť proti hrdzi.

Pracovná komora je vyrobená z prvotriednej nehrdzavejúcej ocele so zaoblenými rohmi pre hladký a efektívny povrch, ktorý uľahčuje čistenie bez námahy.

Priestor medzi skriňou a pracovnou komorou je vyplnený ultrajemným izolačným materiálom zo sklenenej vlny, ktorý poskytuje vynikajúcu tepelnú ochranu. To efektívne zabezpečuje stabilné a presné vnútorné teploty a zároveň minimalizuje dopad na okolité prostredie.

V komore je integrovaný racionálny cirkulačný kanál horúceho vzduchu, ktorý podporuje rovnomerné rozloženie teploty a zrýchlený ohrev. Odsávacie potrubie uľahčuje riadené odvetrávanie vzduchu z komory. Ak by vypúšťaný vzduch prenášal pachy alebo toxické látky, potrubie sa dá jednoducho pripojiť k externému potrubiu pre priame odvetrávanie na určené miesto.

Regulácia teploty využíva inteligentnú digitálnu technológiu založenú na mikroprocesore, s priemyselným automatickým ladením PID a štvormiestnym duálnym LED displejom. To zaisťuje vysokú presnosť ovládania, výnimočnú odolnosť voči rušeniu a užívateľsky príjemnú obsluhu (podrobnosti nájdete v príručke ovládača).

IV. Inštalácia a uvedenie do prevádzky

1. Počas prepravy sa vyvarujte pôsobenia sily na sklenené povrchy a zabráňte nárazom na telo komory.

2. Po umiestnení jednotky na podlahu sa uistite, že je vo vodorovnej polohe. Ak je povrch nerovný, upravte základňu.

3. Neprevádzkujte prístroj na priamom slnečnom svetle alebo vo vlhkom prostredí s vysokou teplotou.

4. Umiestnite jednotku mimo zdrojov elektromagnetického rušenia a uistite sa, že uzemňovací vodič zariadenia je účinne uzemnený.

5. Počas normálnej prevádzky usporiadajte predmety vo vnútri komory tak, aby nebránili prúdeniu vzduchu, čím sa zabezpečí rovnomerné rozloženie teploty.

6. Napájanie je AC 380V 50Hz. Musí sa použiť štvorkolíková zásuvka s menovitým prúdom 25 A alebo viac so spoľahlivým uzemnením. Nepoužívajte trojkolíkovú zásuvku bez úpravy. Napájanie je AC 380V 50Hz a vyžaduje trojfázovú zásuvku so spoľahlivým uzemnením.

7. Neumiestňujte napájací kábel blízko zadnej časti jednotky a nedovoľte, aby prístroj alebo iné predmety tlačili na napájací kábel, aby nedošlo k poškodeniu.

V. Návod na obsluhu produktu

1. Otvorte dvierka komory a umiestnite predmety na spracovanie na vnútorné police (vyhnite sa preplneniu, aby sa umožnila dostatočná cirkulácia vzduchu v komore). Zatvorte dvere.

2. Pripojte napájanie zasunutím zástrčky do zásuvky 380V. Prepnite vypínač na pravej strane ovládacieho panela do polohy „ON“. Digitálny displej sa rozsvieti, čo znamená, že zariadenie je v prevádzke.

3. Pomocou regulátora teploty na ovládacom paneli nastavte požadovanú teplotu v komore.

4. Prístroj začne pracovať a postupne dosiahne nastavenú teplotu. Po dokončení požadovaného trvania sušenia sa proces ukončí.

5. Vypnite napájanie. Pred otvorením dvierok a vybratím predmetov nechajte teplotu komory priblížiť sa okolitým podmienkam.

【！】Upozornenie: Pri otváraní dvierok na vyberanie predmetov buďte opatrní, pretože zvyškové teplo môže spôsobiť popáleniny. Do sušiacej pece sa nesmú vkladať horľavé alebo výbušné materiály.

Špeciálne poznámky

⑴ Produkty prechádzajú pred odoslaním prísnym testovaním. Kalibrácia je vo všeobecnosti zbytočná. Ak sa však používa v drsnom prostredí alebo pri teplotách prekračujúcich odporúčaný rozsah, môžu sa vyskytnúť rozdiely medzi zobrazenou teplotou a skutočnou teplotou v komore. Ak odchýlky presahujú technické špecifikácie, potrebné úpravy nájdete v návode na obsluhu regulátora teploty.

⑵ Ak počas normálnej prevádzky zostanú dvierka komory otvorené dlhší čas, môže po zatvorení dvierok dôjsť k prechodným teplotným výkyvom. Toto je normálny jav.

◆ Funkcie panela

Definície indikátorov

1. Kontrolka „RUN/AT“: Rozsvieti sa počas prevádzky a po dokončení zhasne; bliká počas automatického ladenia.

2. Indikátor „OUT“: Svieti, keď je aktívny výstup vykurovania; inak zhasnuté.

3. Indikátor „ALM“: Svieti počas alarmu nadmernej teploty; inak zhasnuté.

VI. Spôsoby prevádzky a použitia

1. Po zapnutí regulátora sa v hornom riadku displeja zobrazí „InP“ a v dolnom riadku sa zobrazí „hodnota rozsahu“ približne 3 sekundy pred vstupom do normálneho režimu zobrazenia.

2. Referencia a nastavenie teploty a trvania konštantnej teploty

Stlačením tlačidla „Set“ vstúpite do režimu nastavenia teploty. Spodný riadok displeja zobrazuje výzvu „SP“, zatiaľ čo horný riadok zobrazuje nastavenú hodnotu teploty (s počiatočným blikaním číslice jednotiek). Upravte požadovanú hodnotu pomocou tlačidiel Shift, Increment a Decrement. Opätovným stlačením tlačidla „Set“ vstúpite do režimu nastavenia času konštantnej teploty. Spodný riadok displeja zobrazuje výzvu „St“, zatiaľ čo horný riadok zobrazuje hodnotu nastavenia času konštantnej teploty (pričom číslica jednotiek bliká ako prvá). Pomocou tlačidiel posunu, zvýšenia a zníženia upravte požadovanú hodnotu nastavenia. Opätovným stlačením tlačidla „Set“ opustíte tento režim nastavenia; upravené hodnoty sa automaticky uložia.

Keď je čas konštantnej teploty nastavený na „0“, znamená to, že nie je aktívna žiadna časovaná funkcia. Regulátor pracuje nepretržite, pričom spodný riadok displeja zobrazuje nastavenú hodnotu teploty. Keď nastavený čas nie je „0“, v dolnom riadku displeja sa zobrazí uplynutý čas s rozsvieteným posledným desatinným miestom. Keď nameraná teplota dosiahne nastavenú hodnotu, časovač začne odpočítavať. Rozsvietená desatinná čiarka bliká. Po uplynutí času sa prevádzka zastaví, v dolnom riadku sa zobrazí „Koniec“ a na 30 sekúnd znie bzučiak. Po ukončení prevádzky sa cyklus reštartuje stlačením a podržaním tlačidla „Znížiť/Reštartovať“ na 3 sekundy.

3. Počas alarmu prehriatia znie nepretržite bzučiak a rozsvieti sa indikátor alarmu „ALM“. Ak dôjde k alarmu prehriatia v dôsledku zmeny nastavenej hodnoty teploty, indikátor „ALM“ sa rozsvieti, ale bzučiak nezaznie.

4. Stlačením ľubovoľného tlačidla stíšite bzučiak, keď zaznie.

5. Tlačidlo „Shift“: Stlačením tohto tlačidla v režime nastavenia posuniete požadovanú hodnotu pre blikajúcu úpravu.

6. Tlačidlo „Znížiť“: Krátkym stlačením v režime nastavenia znížite hodnotu; stlačte a podržte pre plynulé znižovanie.

7. Tlačidlo „Zvýšiť“: Krátkym stlačením v režime nastavenia zvýšite hodnotu; stlačte a podržte pre nepretržité zvyšovanie.

8. Ak do jednej minúty počas nastavovacieho režimu nestlačíte žiadne tlačidlo, ovládač sa automaticky vráti do normálneho zobrazenia.

9. Ak sa v hornom riadku displeja regulátora zobrazuje „----“, znamená to poruchu snímača teploty alebo samotného regulátora. Dôkladne skontrolujte snímač teploty a jeho zapojenie.

Samoladenie systému

Ak je výkon regulácie teploty neuspokojivý, je možné vykonať samočinné ladenie systému. Počas samočinného ladenia môže dôjsť k výraznému prekročeniu teploty; používatelia by mali tento faktor plne zvážiť pred začatím procesu.

Ak chcete spustiť automatické ladenie systému z režimu bez nastavenej hodnoty, stlačte a podržte tlačidlo „Shift/Self-Tune“ na 6 sekúnd. Indikátor „RUN/AT“ bude blikať. Po dokončení indikátor prestane blikať a regulátor získa optimalizovanú sadu parametrov PID systému, ktoré sa automaticky uložia. Počas automatického ladenia sa postup ukončí stlačením a podržaním tlačidla „Shift/Self-Tune“ na 6 sekúnd.

Ak sa počas automatického ladenia vyskytne alarm prehriatia, indikátor alarmu „ALM“ zostane zhasnutý a bzučiak nezaznie; relé alarmu vykurovania sa však automaticky odpojí. Tlačidlo „Set“ je počas automatického ladenia neaktívne. Bez ohľadu na to, či je nastavená konštantná teplota, v dolnom riadku displeja regulátora sa vždy zobrazí nastavená hodnota teploty.

Konzultácia a nastavenie vnútorných parametrov teploty

Stlačte a podržte tlačidlo Set približne na 3 sekundy. V dolnom riadku displeja ovládača sa zobrazí výzva na zadanie hesla „Lc“, zatiaľ čo v hornom riadku sa zobrazí hodnota hesla. Na úpravu hesla na požadovanú hodnotu použite klávesy Zvýšiť, Znížiť a Shift. Znova stlačte tlačidlo Set. Ak je heslo nesprávne, ovládač sa automaticky vráti do normálneho režimu zobrazenia. Ak je heslo správne, prejde do stavu nastavenia parametra vnútornej teploty. Opätovné stlačenie tlačidla Set umožňuje sekvenčnú úpravu každého parametra. Tento stav ukončíte stlačením a podržaním tlačidla Set na 3 sekundy; hodnoty parametrov sa automaticky uložia.

VII. Preventívne opatrenia

1. Horľavé a prchavé chemické látky nesmú byť umiestnené vo vnútri skrine.

2. Ak sa počas prevádzky vyskytnú akékoľvek abnormality, zápach alebo dym, okamžite vypnite napájanie. Používatelia sa nesmú sami pokúšať o opravy; kontaktujte oddelenie opráv našej spoločnosti kvôli kontrole a servisu kvalifikovaným personálom. (Nové jednotky môžu pri prvom spustení vydávať pachy a minimálne dymiť; to je normálne. Dodržujte jeden alebo dva cykly. Ak pretrváva, kontaktujte naše zákaznícke centrum a požiadajte o radu).

3. Pravidelne utierajte steny vnútornej komory a povrchy zariadenia, aby ste udržali čistotu a zvýšili priehľadnosť skla. Na čistenie vonkajších povrchov nepoužívajte kyslé, alkalické ani iné korozívne roztoky.

4. Ak sa zariadenie dlhší čas nepoužíva, odpojte napájací kábel, aby ste predišli možným rizikám. Okrem toho pravidelne (zvyčajne štvrťročne) prevádzkujte jednotku za normálnych podmienok na 2-3 dni, aby ste odstránili vlhkosť z elektrických komponentov a zabránili poškodeniu súvisiacich zariadení.
