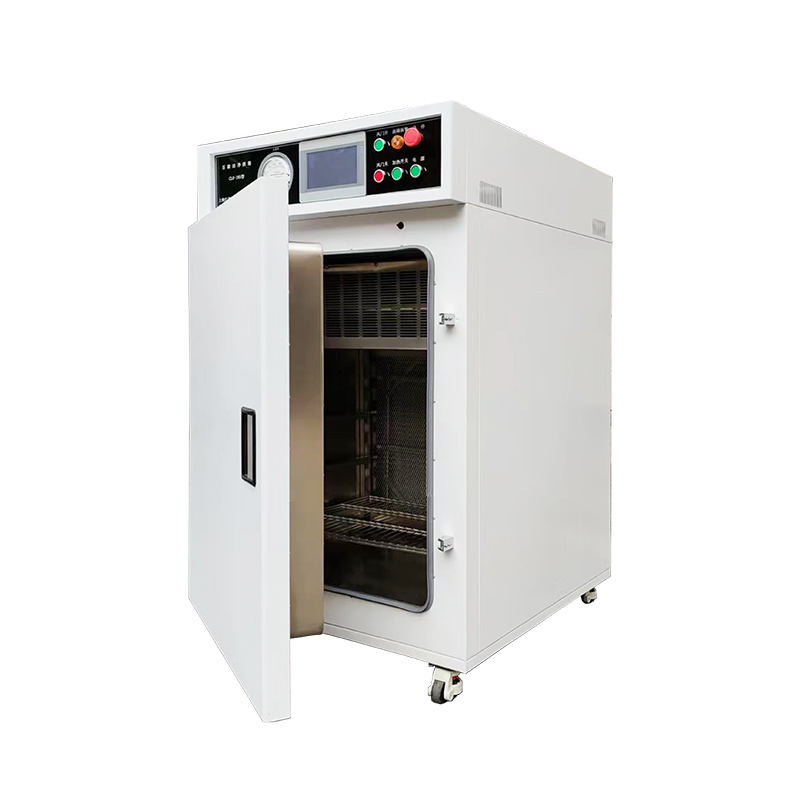

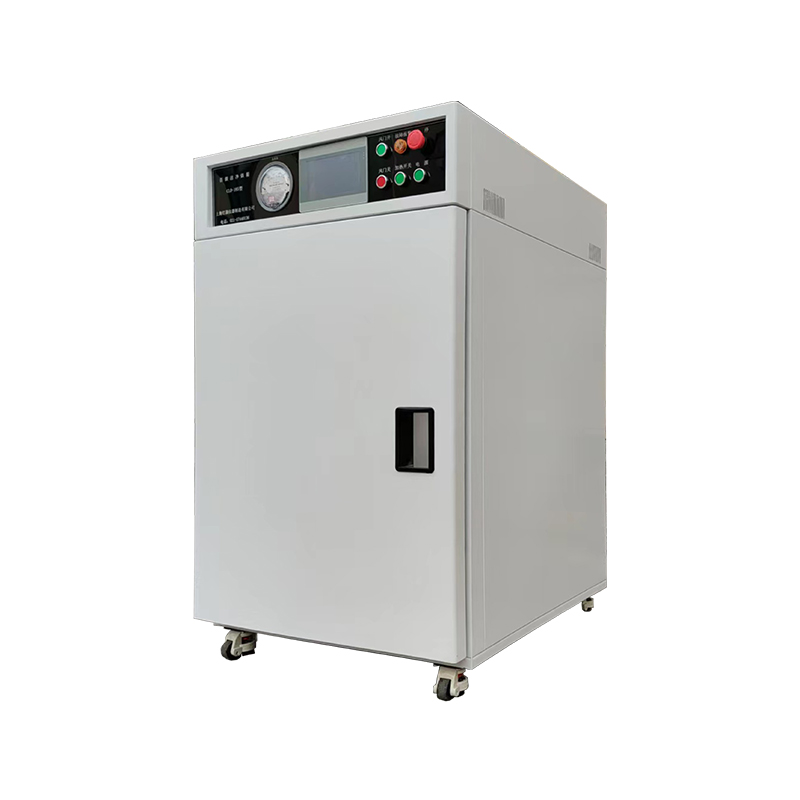

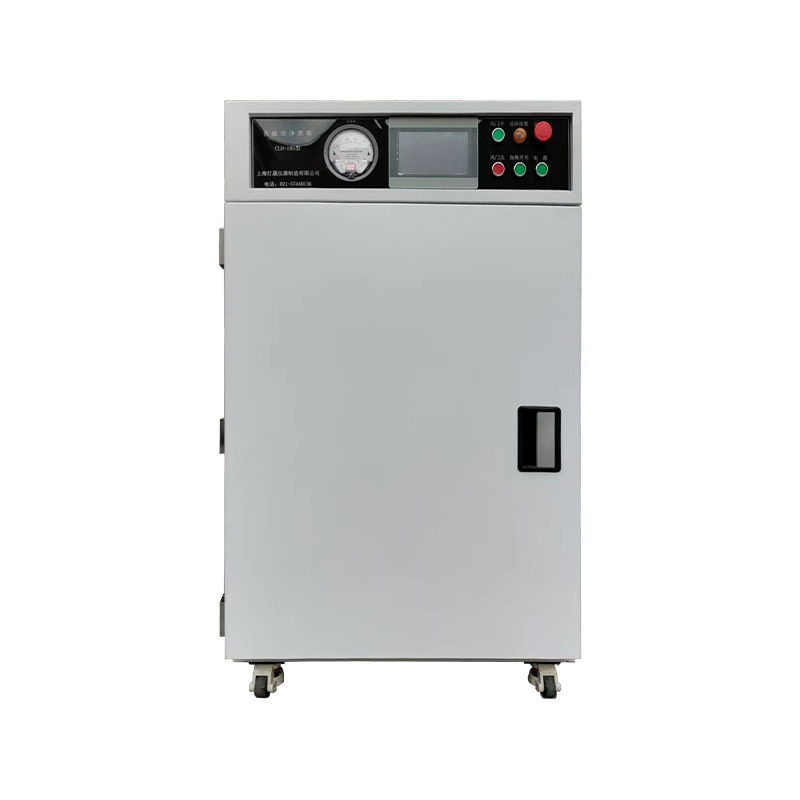

Sušiaca pec pre čisté priestory triedy 100, známa aj ako pec na pečenie v čistých priestoroch triedy 100 alebo sušiaca skriňa pre čisté priestory triedy 100, je špeciálne zariadenie, ktoré spája vysokoteplotné sušenie s riadením prostredia čistých priestorov. Prostredníctvom vysoko účinného filtračného systému HEPA a organizácie smerovaného prúdenia vzduchu dosahuje pracovná komora normy čistoty ISO 6 (predtým Class 100). Zariadenie využíva režim laminárneho vertikálneho alebo horizontálneho prúdenia vzduchu, kde je čistý horúci vzduch filtrovaný jednotkou FFU umiestnenou na vrchu (účinnosť filtrácie ≥99,99 % pre častice s veľkosťou 0,3 μm) a rovnomerne distribuovaný po pracovnej ploche. Je tiež vybavený automatickým čistiacim modulom vzduchovej sprchy na zabezpečenie rýchleho obnovenia čistoty počas operácií otvárania dverí. Rozsah regulácie teploty pokrýva 50-300 ℃, s kolísaním ≤±1℃. Je vhodný pre procesy sušenia citlivé na kontamináciu časticami v oblastiach precíznej výroby. Používa sa hlavne v elektronike, integrovaných obvodoch, sušení a vytvrdzovaní COB čierneho lepidla, displejoch, čipoch, LCD, CMOS, IS a farmaceutickom priemysle. Môže sa použiť aj na vysokoteplotné testovanie vyžadujúce vysokú čistotu prostredia. Je to základné zariadenie na sušenie, tepelné spracovanie, tepelné starnutie, vysokoteplotné testovanie a vytvrdzovanie predmetov vo vyššie uvedených odvetviach.
① Vstavané vysokoúčinné HEPA/ULPA filtre poskytujú filtračnú účinnosť až 99,99 % pre 1µm častice, čím zaisťujú nepretržitú čistotu ISO triedy 5 (trieda 100) v komore, čím spĺňajú prísne požiadavky na presné procesy.
② Využitím pokročilého dizajnu dynamiky tekutín a vysokovýkonných ventilátorov dosahuje vertikálnu laminárnu cirkuláciu horúceho vzduchu v komore, čím sa zabezpečuje rovnomernosť teploty ≤±1,5℃ v pracovnej oblasti.
③ Všetky vnútorné steny majú zaoblené rohy, bezproblémové zváranie a elektrolytické leštenie, čím sa zásadne eliminuje čistenie mŕtvych zón a riziko akumulácie častíc, čo zaručuje čistotu procesu.
④ Vybavený farebnou dotykovou obrazovkou a viacsegmentovým programovateľným PLC ovládačom umožňuje presné nastavenie kriviek vykurovania, konštantnej teploty a chladenia, čo umožňuje plnú automatizáciu a sledovateľnosť údajov pre zložité procesy.
⑤ Komora jadra je zvyčajne vyrobená z brúsenej nehrdzavejúcej ocele SUS304, ktorá má vynikajúcu odolnosť voči vysokej teplote a korózii, obzvlášť vhodná pre citlivé procesy, ako sú polovodiče a fotorezisty.
⑥ Skladá sa z odstredivého ventilátora odolného voči vysokej teplote a presného systému vedenia vzduchu, zaisťuje rýchly a rovnomerný prenos tepla na každý povrch materiálu, čím výrazne zlepšuje účinnosť a konzistenciu sušenia.
⑦ Pomocou dvojitých tesniacich pásikov vyrobených zo silikónovej gumy alebo fluorokaučuku a doplnených o pneumatické uzamykacie zariadenie účinne izoluje vonkajšie vniknutie kontaminovaného vzduchu a zároveň zaisťuje stabilitu vnútornej procesnej atmosféry.
⑧ Integrované viaceré hardvérové a softvérové bezpečnostné obvody vrátane ochrany proti nadmernej teplote, ochrany proti nadmernému prúdu, blokovania ventilátora a ochrany proti úniku, poskytujúce robustnú ochranu pre dlhodobú stabilnú prevádzku zariadení a produktov.
⑨ Prostredníctvom zrkadlového leštenia vnútornej komory a ošetrenia dekontamináciou pri vysokej teplote pečenia výrazne znižuje prchavé organické zlúčeniny, ktoré môže zariadenie vytvárať počas prevádzky pri vysokej teplote.
⑩ Použitím vysokovýkonných izolačných materiálov a optimalizovaného usporiadania ohrievača v kombinácii s adaptívnym algoritmom nastavenia výkonu PID dosahuje rýchle zahrievanie a presnú reguláciu teploty a zároveň efektívne znižuje spotrebu energie.
⑪ K dispozícii sú voliteľné rozhrania s dusíkom alebo iným inertným plynom a komorový mikropozitívny systém riadenia tlaku na vytvorenie vynikajúceho bezkyslíkového sušiaceho prostredia pre procesy citlivé na kyslík alebo vlhkosť.
⑫ Základné moduly, ako sú filtre, ventilátory a ohrievače, využívajú štandardizované a rýchloupínacie štruktúry, čo výrazne zjednodušuje každodennú údržbu, čistenie a procesy výmeny náhradných dielov, čím sa skracujú prestoje. ⑬ Nezávislé prostredie komory a účinný filtračný systém účinne zabraňujú krížovej kontaminácii medzi rôznymi šaržami materiálov, vďaka čomu je obzvlášť vhodný na výskum a vývoj a výrobu viacerých odrôd a malých šarží.
⑭ Vďaka vynikajúcej čistote a regulácii teploty sa dokonale hodí pre špičkové polia v high-tech odvetviach, ako je výroba polovodičových čipov, balenie MEMS, biofarmaceutiká a presná optika.
⑮ Garantovaný popredajný servis: Komplexná popredajná servisná sieť pokrývajúca väčšinu častí krajiny zaisťuje používateľom bezstarostné používanie (Poznámka: s výnimkou veľmi malého počtu vzdialených miest a dedín);
⑯Riešenia technickej podpory: Poskytujú mnohostranné technické poradenstvo vrátane videonávodov, telefónnych a online video tutoriálov, intuitívne demonštruje výkon zariadenia a prevádzkové metódy, ktoré používateľom pomáhajú rýchlo zvládnuť vybavenie.
① Materiál vonkajšieho plášťa: Vyrobené z vybraného vysokokvalitného oceľového plechu valcovaného za studena (Q235), presne tvarovaného pomocou CNC technológie. Povrch je upravený fosfátovaním a antistatickým práškovým lakovaním, výsledkom čoho je robustná škrupina. Je antistatický, odolný voči korózii a poškriabaniu, čo zaručuje dlhotrvajúcu kvalitu;
② Pracovná komora: Vyrobená zo zahustenej nehrdzavejúcej ocele SUS304, ktorá má vynikajúcu stabilitu pri vysokých teplotách a odolnosť proti korózii, s hladkým povrchom pre ľahké čistenie;

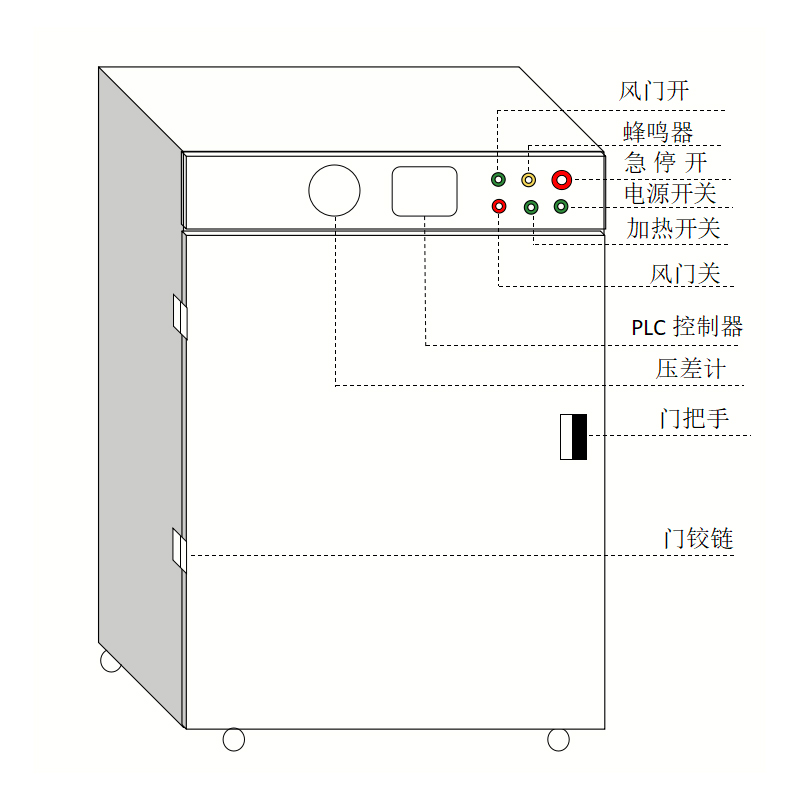

③ Ovládací panel: Špičkový ovládač farebnej obrazovky, ktorý zobrazuje kľúčové údaje, ako je teplota a čas v reálnom čase s vysokou presnosťou. Obsahuje inteligentnú diagnostiku porúch a funkcie alarmov, ktoré poskytujú intuitívnu interakciu medzi človekom a strojom a kompletné ovládanie na dosah ruky;
④ Cirkulačný systém: Využíva výkonný ventilátor turbíny a vedecký dizajn prúdenia vzduchu na dosiahnutie vysokorýchlostnej cirkulácie horúceho vzduchu, zaisťuje vynikajúcu rovnomernosť teploty vo vnútri pracovnej komory, zabraňuje lokalizovanému prehrievaniu a výrazne zlepšuje účinnosť sušenia a konzistenciu spracovania;
⑤ Vybavené viacerými bezpečnostnými mechanizmami, ako je ochrana proti nadmernej teplote a ochrana proti preťaženiu, ktoré zabezpečujú dlhodobú stabilnú prevádzku, vhodné na vysokofrekvenčné použitie vo výskume;
⑥ Izolačná vrstva: Priestor medzi vonkajším plášťom a pracovnou komorou je vyplnený 75 mm hrubou bavlnou z keramických vlákien (Al₂O₃), ktorá poskytuje vynikajúcu tepelnú izoláciu, výrazne znižuje tepelné straty, zabezpečuje konštantnú teplotu a dosahuje vysokú energetickú účinnosť;
⑦ Tesnenie dverí: Môže dlhodobo odolávať tepelnému oxidačnému starnutiu, udržiavať elasticitu a integritu tesnenia, účinne zabraňuje tepelným stratám a zabezpečuje stabilitu teploty pracovnej komory;
⑧ Vykurovacia trubica: Vyrobená z nehrdzavejúcej ocele a vysokoodolného elektrického vykurovacieho zliatinového drôtu s tepelnou účinnosťou presahujúcou 95%. Integrovaný dizajn poskytuje dobrú izoláciu, odolnosť proti korózii a odolnosť proti oxidácii, vhodný pre vysokoteplotné, vlhké a korozívne priemyselné prostredia, zaisťuje dlhú životnosť a stabilný výkon;
⑨ Police: Štandardná konfigurácia zahŕňa chrómované sieťované police s vysokou odolnosťou voči korózii s povrchovou úpravou, ktoré poskytujú odolnosť voči oxidácii, odolnosť voči kyselinám a zásadám a stabilnú nosnosť; podporuje flexibilné prispôsobenie rôznych materiálov a typov otvorov, vrátane nehrdzavejúcej ocele, zliatiny a teflónu, dokonale zodpovedajú náročným aplikáciám vo farmácii, elektronike a vedeckom výskume a poskytuje presné a spoľahlivé nosné riešenia pre špičkové procesy sušenia.
⑩ Niektoré veľkokapacitné modely sú vybavené vysoko výkonnými tichými univerzálnymi kolesami, ktoré kombinujú flexibilný pohyb so stabilným polohovaním, sú vhodné do presných laboratórií a špičkových priemyselných prostredí, pričom predvádzajú detailnú technológiu a užívateľsky príjemný dizajn.
① Prijatím pokročilých PID algoritmov a viacsegmentových programovateľných regulátorov dokáže presne nastaviť a automaticky vykonávať zložité krivky vykurovania, konštantnej teploty a chladenia. Programový režim a režim s pevnou hodnotou je možné voľne prepínať, čím sa zabezpečí opakovateľnosť a spoľahlivosť procesu.
② Vybavený veľkou dotykovou obrazovkou s vysokým rozlíšením, ktorá poskytuje intuitívne grafické ovládanie, dynamické zobrazenie všetkých prevádzkových parametrov v reálnom čase, stavu zariadenia a kriviek v reálnom čase, čo zjednodušuje proces prevádzky.
③ Integrované viacbodové snímače teploty a rozšíriteľné o moduly na monitorovanie tlaku vzduchu a rosného bodu (vlhkosti), poskytujúce komplexné monitorovanie vnútorného prostredia komory v reálnom čase, aby sa zabezpečili stabilné podmienky procesu.
④ Monitorovanie prevádzky ventilátora v reálnom čase a stav vysokoúčinného filtra, prepojené s vykurovacím systémom, zaisťujúce stabilnú cirkuláciu vzduchu a udržiavanie čistoty triedy 100, aby sa zabránilo kontaminácii časticami.
⑤ Voliteľný regulátor hmotnostného prietoku (MFC) a mikropozitívny systém riadenia tlaku na presnú reguláciu prietoku inertných plynov, ako je dusík, a tlaku vo vnútri komory, čím poskytuje ochrannú atmosféru pre citlivé procesy.
⑥ Vstavaný veľkokapacitný pamäťový čip, ktorý automaticky zaznamenáva všetky parametre procesu, krivky a alarmové udalosti, podporuje export dát a auditné záznamy, aby spĺňal prísne štandardy riadenia kvality.
⑦ Integrovaná nezávislá ochrana proti prehriatiu, ochrana proti úniku, ochrana proti preťaženiu ventilátora a spínač blokovania dverí a ďalšie hardvérové obvody, vytvárajúce viacvrstvovú bezpečnostnú bariéru kombinujúcu hardvér a softvér.
⑧ Štandardná konfigurácia s komunikačným rozhraním Ethernet a RS-485, ktorá podporuje vzdialené monitorovanie a zber dát, umožňuje integráciu s továrenskými systémami MES, čím sa vytvára základ pre inteligentné továrne.
⑨ Podporuje viacúrovňové nastavenia hesiel, rozlišuje medzi oprávneniami správcu a operátora, účinne bráni neoprávnenej modifikácii parametrov a zaisťuje bezpečnosť základných procesných receptúr a prevádzky zariadenia.
⑩ Obsahuje komplexnú funkciu samokontroly systému, ktorá dokáže diagnostikovať a presne lokalizovať abnormálne stavy v reálnom čase, vydávať zvukové a vizuálne alarmy a zobrazovať informácie o poruchách, čo výrazne zlepšuje efektivitu údržby.
| Model | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Ovládač | Integrované PLC (100 skupín / 100 segmentov na skupinu) | |||
| Rozhranie človek-stroj (HMI) | 7-palcový dotykový displej | |||
| Trieda čistoty | Trieda 100 | |||
| Rozsah teplôt | RT 10-250 °C | |||
| Rovnomernosť teploty | ± 2,5 % ℃ | |||
| Kolísanie teploty | ≤±1℃ | |||
| Komorová koncentrácia častíc | 1um≤8320ks/m³ | |||
| Rozsah časovača | 0~9999 min | |||
| Filter | Vysokoteplotný HEPA filter H14 | |||
| Systém kontroly prístupu | Elektromagnetický zámok (blokovanie) | |||
| Rozmery filtra (mm) | 480 x 350 x 90 | |||
| Menovitý prietok vzduchu | 650 m³/h | |||
| Rozmery komory (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Vonkajšie rozmery (mm) | 965 x 1240 x 1510 | 965 x 1240 x 1810 | 1290x965x1790 | 1950x1055x1790 |
| Objem | 180L | 270 l | 480 l | 980 l |
| Napájanie | AC 220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Menovitý výkon | 3,5 kW | 4 kW | 6 kW | 9 kW |
| Hrubá hmotnosť / čistá hmotnosť | 300/255 kg | 350/320 kg | 490/450 kg | 810/730 kg |
| Štandardné police | 2 | |||
| Prevádzkové prostredie | 0-45℃ | |||
| Nie | Meno | Parametre | Referenčná fotografia |

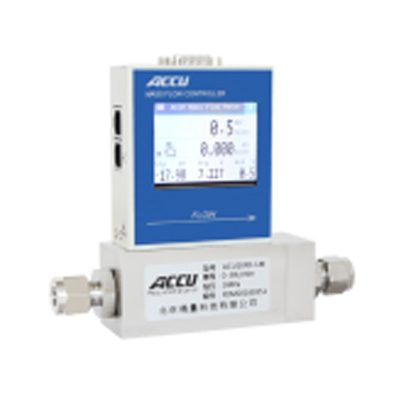

| 1 | Regulátor hmotnostného prietoku | ① 0~30 l/min | |
| 2 | Nezávislý obmedzovač nadmernej teploty | ① Sekundárna ochrana proti prekročeniu teploty a úniku | |
| 3 | Vstavaná tlačiareň | ① Tlač v reálnom čase | |
| 4 | Testovací port | ① Materiál: Baklit z nehrdzavejúcej ocele | |

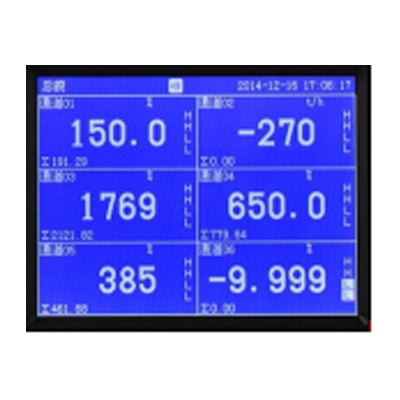

| 5 | Viacbodový záznamník teploty | ① 6 kanálov | |
